Щелевой датчик со встроенным усилителем

Компактный размер, измеряемое расстояние 5 мм, конкурентоспособная стоимость!

Характеристики

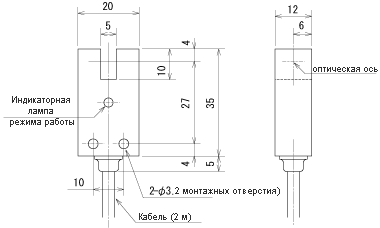

Чертежи

Технические характеристики

Компактная конструкция
Регулировка не требуется
Ширина: 5 мм
Подходит для различных задач позиционировании
Быстрый отклик датчика и высокий уровень повторяемости

Меры предосторожности

* Не укладывайте проводку параллельно высоковольтным и силовым магистралям. Это может привести к неполадкам вследствие индукции.

* Контур защиты от короткого замыкания не предусмотрен. Не подключайте источник питания или емкостную нагрузку напрямую.

* Не обнаруживает прозрачные объекты, в частности, стекло и т.п.

* Не использовать в местах, где имеют место брызги воды или пар. Не использовать в местах, где имеют место повышенные температуры, влажность или ударная нагрузка.

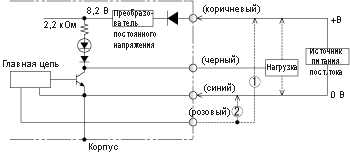

Изменение режима работы (розовый)
1. Выходной транзистор ВКЛ при попадании света (соединение со стороной +В)
2. Выходной транзистор ВКЛ при прерывании света (соединение со стороной 0 В)

Тип	Сквозного типа
Модель №	FB-5C
Источник света	Инфракрасный светодиод
Источник питания	от 12 до 24 В пост. тока ±10%…, пульсация не более 5%
Потребляемый ток	Не более 20 мА
Расстояние между излучателем и приемником	5 мм (постоянный)
Обнаруживаемые объекты	Непрозрачный объект с φ3,5 мм или более

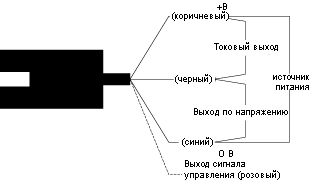

Рабочий режим	Переключение проводом управления (розовый) Включен свет: соединение со стороной +В (коричневый), Включено затемнение: соединение со стороной 0 В (синий)
Выход сигнала управления	Переключение проводом управления (розовый) Включен свет: соединение со стороной +В (коричневый), Включено затемнение: соединение со стороной 0 В (синий)
Время отклика	Не более 1 мс
Повторяемость	±0.1mm
Индикаторы	Индикаторная лампа рабочего режима: красный светодиод (горит при выдаче сигнала на выходе)
Соединение	Тип кабеля (длина 2 м, 0,2 мм²)
Окружающее освещение	Лампа накаливания: до 10 000 люкс
Температура/влажность окружающей среды	от 10 до 55 градусов Цельсия, от 45 до 85% отн. влажности
Устойчивость к вибрации	Двойная амплитуда 1,5 мм, от 10 до 33 Гц, по 2 часа в направлениях X, Y и Z
Ударная прочность	100 м/с², по 3 раза в направлениях X, Y и Z
Защищенная конструкция	IP50 (стандарт МЭК)
Материал корпуса	Сталь (АБС-смола в нижней части)
Вес	Ок. 40 г
