Ультразвуковые датчики: серия HSA-70

Контакт №

Цвета

Функции

1

Красный

Источник питания от 12 до 24 В пост. тока (+) (от 10 до 28 В пост. тока, 3 Вт)

8

Черный

Источник питания 0 В (-)

5

Желтый

Выход сигнала предупреждения о нарушении верхнего предела (NPN-транзистор с открытым коллектором)

6

Белый

Выход сигнала предупреждения о нарушении нижнего предела (NPN-транзистор с открытым коллектором)

4

Коричневый

Общий (общий для выхода сигнала предупреждения о нарушении верхнего/нижнего предела)

2

Зеленый

Выход 4-20 мА

7

Оранжевый

Выход RS-232C (9600 бит/с)

3

Синий

Масса

Экран

Заземление (подключить к синему проводу)

Модель №

HSA-70A

HSA-70B

Стандартная измеряемая длина

от 0,5 до 5 м (9,99 м: устойчивая водная поверхность)

от 0,25 до 2 м (4 м: устойчивая водная поверхность)

Частота ультразвука

50 кГц

100 кГц

Источник питания

от 12 до 24 В пост. тока (от 10 до 28 В), 3 Вт (изоляционная мощность)

Обнаруживаемый объект

Порошковый объект (жидкий объект)

Угол луча

14°

Погрешность измерения

± 0,25% от полной шкалы или 1 см (большее значение)

Температура окружающей среды

от -20 до 60 градусов Цельсия

Выход

Выход сигнала предупреждения: NPN-транзистор с открытым коллектором (не более 30 В, не более 100 мА) Верхний предел 1 точка, нижний предел 1 точка (изоляция)

Токовый выход 4-20 мА

RS-232C (9600 бит/с)

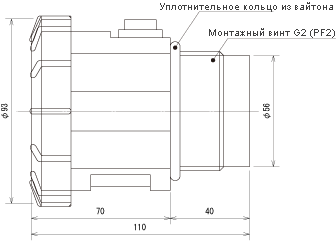

Монтаж

G2 (PF2)

Материал корпуса

ПП (полипропилен)

Защищенная конструкция

IP65 (стандарт МЭК)

Вес

350 г

Электрический кабель

8-жильный (0,3 мм²), длина кабеля 10 м, съемная система с водонепроницаемым разъемом
