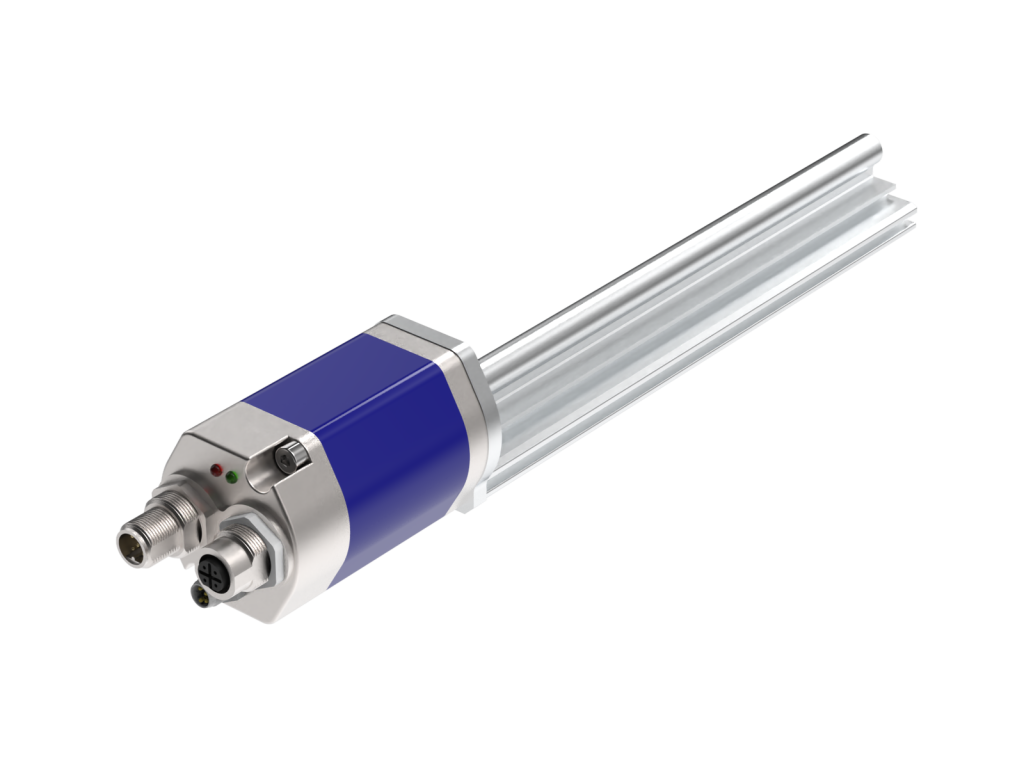

Профильные энкодеры: модель PSM-HE-Mxxxx-M2-D56-T1

Время обновления

мин. 1 мс

Нелинейность

< ±0,01% от полной шкалы, мин. 50 мкм

Повторяемость

< ±0,001% от полной шкалы, мин. 1 мкм

Гистерезис

мин. 10 мкм

Температурный коэффициент

< 30 имп.об./°C

Рабочее напряжение

9 ~ 30 В постоянного тока

Ток холостого хода

< 100 мА

Сопротивление изоляции

> 10 MΩ

Материал корпуса (электрические компоненты)

алюминий

Материал корпуса

алюминий

Количество магнитов

1

Тип магнита

слайдер

Скорость магнита

< 10 м/с

Направление установки

любое

Монтаж (датчик)

Закрепите магнит на платформе с помощью резьбы M5 x 16 через монтажные ножки

Монтаж (магнит)

Закрепите магнит на движущихся частях с помощью антимагнитной шайбы и гайки

Вес

M0050: 1,0 кг, +0,3 кг на каждые дополнительные 100 мм

Подключение

2 разъема M12 5-пин. + разъем M8 4-пин.

Рабочая температура

-25 ~ +85 °C

Рабочая влажность

≤ 90% Относительной влажности, без конденсата

Защита от переполюсовки

встроенная

Удары и вибрация

100 г (6 мс), IEC 60068-2-27 20 г / 10 ~ 2000 Гц, IEC 60068-2-6

ЭМС

IEC 61000-4-2/3/4/6/8, Уровень 4/3/4/3/3, Критерий A

Степень защиты

IP 65
