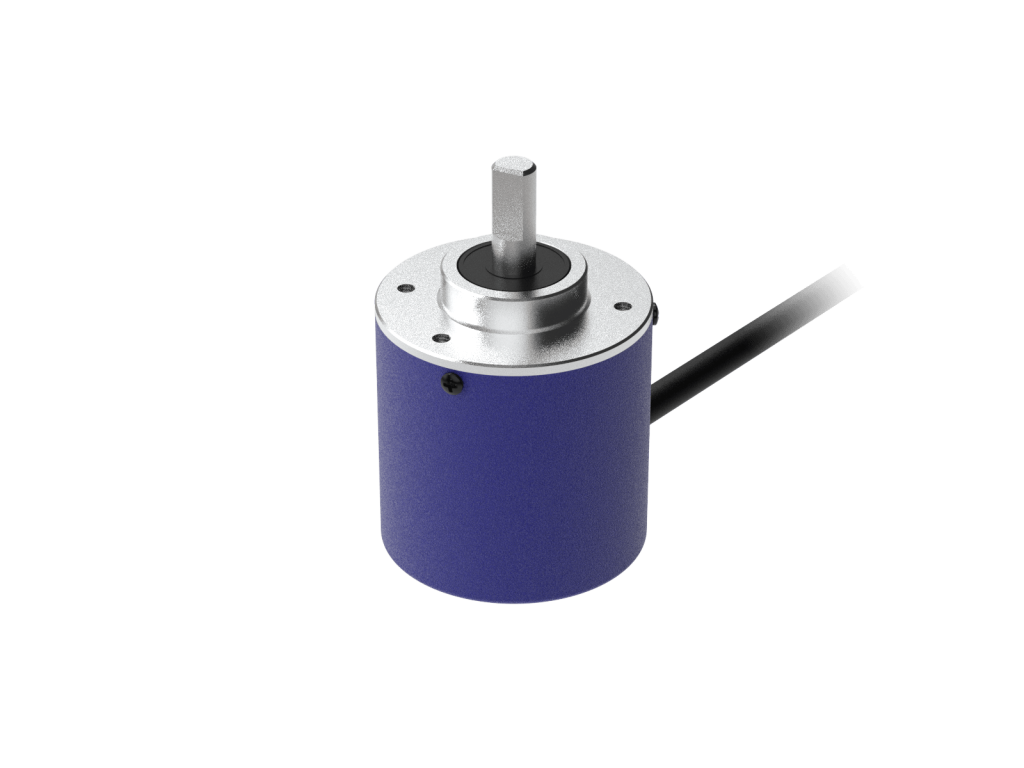

Инкрементальные энкодеры: модель EP38-SB06-F6-xxxx-M

Рабочее напряжение

4,75～30 В постоянного тока

Ток холостого хода

≤ 50 мА

Выходное напряжение

Низкий уровень сигнала＞4 В при 4,75-9 В (напряжение питания), Высокий уровень сигнала＞[(напряжение питания)-3 В] при 9-30 В (напряжение питания), Низкий уровень сигнала＜0,4 В

Фаза выходного напряжения

A/A-/B/B-/Z/Z-

Макс. частота отклика

200 кГц

Коэффициент заполнения (последовательности импульсов)

(50±25) %

Квадратурное фазирование

(25±12,5) %

Продолжительность сигнала начального положения

(100±50) %

Материал корпуса

сталь

Материал фланца

алюминий

Материал вала

нержавеющая сталь

Пусковой крутящий момент

≤ 0,01 Н·м  (20°C)

Инерция ротора

≤ 2,4 x 10^-7 кг·м²

Макс. нагрузка на вал

радиальная нагрузка: 30 Н, осевая нагрузка: 20 Н

Макс. допустимая механическая скорость

5000 об./мин.

Вес

около 123 г

Подключение

Радиальный кабель в ПВХ-оболочке, длина = 1 м (другая длина по запросу).

Рабочая температура

-10 ～ 70 °C

Рабочая влажность

35%～85％, без конденсата

Температура хранения

-25 ～ 85 °C

Защита от короткого замыкания

да

Защита от переполюсовки

да

Выдерживаемое напряжение

Переменный ток 500 В (50/60 Гц), 1 мин.

Сопротивление изоляции

≥ 50 МОм (500В постоянного тока)

Удары и вибрация

Устойчивость к вибрации: 10 Гц~55 Гц, амплитуда 1 мм; 55 Гц~200 Гц, 10g; 2 ч на ось в трех осевых направлениях. Ударопрочность: 30g, 6 мс, 3 раза в каждом из 6 направлений вдоль 3 осей.

Степень защиты

IP 54
